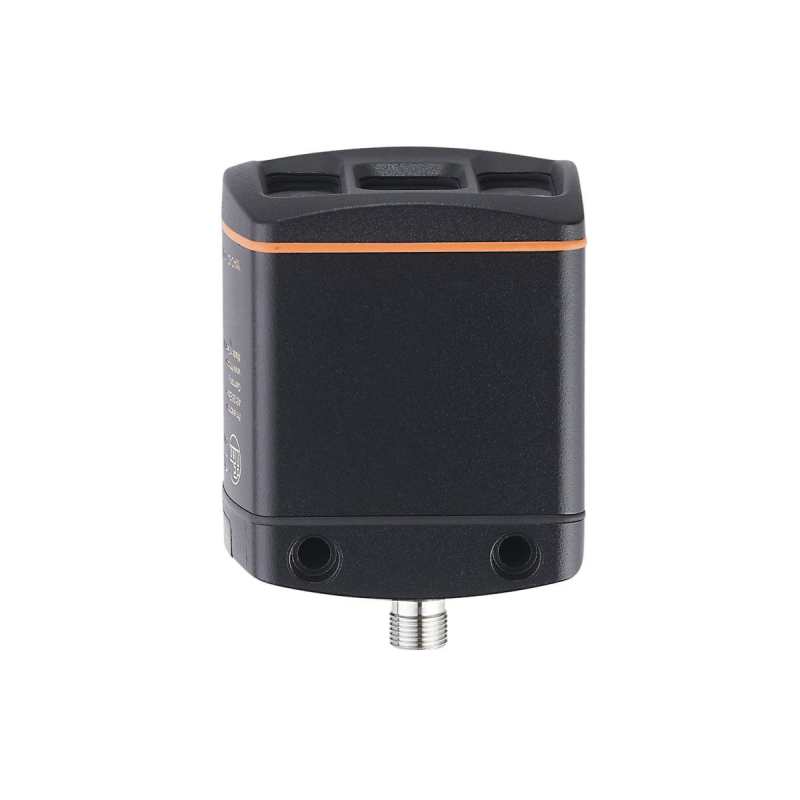

Трехмерные камеры 3d-камера o3d301 ifm

Общее описание

Покупая 3D-камера IFM, вы выбираете качественный и проверенный продукт. 3D-камера IFM O3D301 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D301 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-камеры, Системы технического зрения, Трехмерные камеры.
Для заказа данной позиции достаточно указать название модели O3D301 и артикул O3DIRDKG/E1/GM/T/40

Ключевые особенности

Визуальная оценка расстояния, уровня или объема

Надежное измерение расстояния благодаря измерению времени пролета луча

Освещение, измерение и оценка в одном приборе

Вывод 93 000 значений расстояния и серых тонов на одно измерение для подробного анализа применения

Интеграция с помощью интуитивного ПО для настройки параметров

Характеристики

Разрешение изображения 3D [px]

352 x 264

Угол обзора 3D [°]

40 x 30, (номинальное значение без коррекции искажений объектива)

Макс. скорость считывания [Hz]

Коммуникационный интерфейс

Ethernet

Размеры [mm]

72 x 67,1 x 82,6

Приложение

Применение

вывод 3D данных изображения

Электронные данные

Рабочее напряжение [V]

20,4…28,8 DC, (EN 61131-2)

Потребление тока [mA]

Мощность [W]

10, (типичное значение)

Класс защиты

III

Датчик изображения

PMD 3D ToF-Chip

Встроенная подсветка

да, (Инфракрасный: 850 nm невидимое излучение светодиод)

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Входы

Триггер

24 V PNP/NPN (IEC 61131-2 Typ 3)

Выходы

Общее количество выходов

Количество цифровых выходов

2, (конфигурируемый)

Функция выходного сигнала

24 V PNP/NPN, (EN 61131-2)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Рабочее расстояние срабатывания [mm]

300…10000

Примечание к рабочему расстоянию

размер объекта: 200 x 200 mm

отражательная способность: 18 %

Разрешение изображения 3D [px]

352 x 264

Угол обзора 3D [°]

40 x 30, (номинальное значение без коррекции искажений объектива)

Макс. скорость считывания [Hz]

Диапазон измерения/настройки

Диапазон измерения [m]

Программное обеспечение / Программирование

Выбор параметров

с помощью ПК с ifm Vision Assistant или XML-RPC

Интерфейсы

Коммуникационный интерфейс

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T, 100Base-TX

Скорость передачи

10, 100

Протокол

TCP/IP

Заводские настройки

IP-адресс: 192.168.0.69

маска подсети: 255.255.255.0

IP — адрес шлюза: 192.168.0.201

Условия эксплуатации

Температура окружающей среды [°C]

-10…50

Температура хранения [°C]

-40…85

Степень защиты

IP 65, IP 67

Макс. защищенность от внешней засветки [klx]

8, (с уменьшенной точностью измерения и повторяемостью:

Испытания / одобрения

ЭMC

DIN EN 61000-6-4	Излучение помех / промышленные среды
DIN EN 61000-6-2	Помехоустойчивость / промышленные среды

Ударопрочность

DIN EN 60068-2-27	50 г / (11 ms) неповторяющийся
DIN EN 60068-2-27	40 г / (6 ms) повторяющийся

Вибропрочность

DIN EN 60068-2-6	2 г / (10…150 Hz)
DIN EN 60068-2-64	2,3 г RMS / (10…500 Hz)

Фотобиологическая безопасность

исключенная группа, (DIN EN 62471)

Электробезопасность

DIN EN 61010-2-201

подача питания только через цепи PELV

MTTF [годы]

45,02

Механические данные

Вес [g]

785

Размеры [mm]

72 x 67,1 x 82,6

Материал

корпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glass, Функции дисплея: PA (полиамид)

Дисплеи / Элементы управления

Дисплей

Функция	2 x светодиод, зелёный Ethernet режим работы
Состояние выхода	2 x светодиод, жёлтый OUT 1 OUT 2

Принадлежности

Комплект поставки

Карта памяти USB с программным обеспечением и документацией

защитные колпачки

Примечания

Упаковочная величина

1 шт.

электрическое подключение — Ethernet

Разъем: 1 x M12

электрическое подключение — Подключение к процессу

Разъем: 1 x M12

Другие данные

Размеры поля зрения

	без коррекции искажений объектива		с коррекцией искажений объектива
диапазон измерения / расстояния [m]	Длина [m]	Ширина [m]	Длина [m]	Ширина [m]
0,50	0,27	0,36	0,26	0,35
1,00	0,53	0,73	0,52	0,69
2,00	1,07	1,46	1,04	1,39
3,00	1,60	2,19	1,56	2,08
4,00	2,13	2,92	2,08	2,78
5,00	2,67	3,65	2,61	3,47
