Трехмерные камеры 3d-камера o3x100 ifm

Общее описание

Покупая 3D-камера IFM, вы выбираете качественный и проверенный продукт. 3D-камера IFM O3X100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3X100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-камеры, Системы технического зрения, Трехмерные камеры.
Для заказа данной позиции достаточно указать название модели O3X100 и артикул O3XIOOKG/E1/GM/S/60

Ключевые особенности

Характеристики Тип света Инфракрасный свет Разрешение изображения 3D [px] 224 x 172 Угол обзора 3D [°] 60 x 45 Макс.

Характеристики

Тип света

Инфракрасный свет

Разрешение изображения 3D [px]

224 x 172

Угол обзора 3D [°]

60 x 45

Макс. скорость считывания [Hz]

Коммуникационный интерфейс

Ethernet

Лазерная защита класса

Размеры [mm]

80 x 43,5 x 21

Приложение

Применение

вывод 3D данных изображения

Электронные данные

Рабочее напряжение [V]

20,4…28,8 DC, (EN 61131-2)

Потребление тока [mA]

Мощность [W]

3,7

Класс защиты

III

Тип света

Инфракрасный свет

Длина волны [nm]

850

Датчик изображения

PMD 3D ToF-Chip

Встроенная подсветка

да, (Инфракрасный: 850 nm невидимое излучение светодиод)

Диапазон контроля

Рабочее расстояние срабатывания [mm]

50…3000

Примечание к рабочему расстоянию

размер объекта: 200 x 200 mm

отражательная способность: 18 %

Разрешение изображения 3D [px]

224 x 172

Угол обзора 3D [°]

60 x 45

Макс. скорость считывания [Hz]

Диапазон измерения/настройки

Диапазон измерения [m]

Программное обеспечение / Программирование

Выбор параметров

с помощью ПК с ifm Vision Assistant или XML-RPC

Интерфейсы

Коммуникационный интерфейс

Ethernet

Тип использования

параметрирование, Передача данных

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T, 100Base-TX

Скорость передачи

10, 100

Протокол

TCP/IP

Заводские настройки

IP-адресс: 192.168.0.69

маска подсети: 255.255.255.0

IP — адрес шлюза: 192.168.0.201

Условия эксплуатации

Температура окружающей среды [°C]

-10…40

Примечание к температуре окружающей среды

Корпус:

см. инструкцию по эксплуатации

Температура хранения [°C]

-40…85

Степень защиты

IP 50

Макс. защищенность от внешней засветки [klx]

Испытания / одобрения

ЭMC

DIN EN 61000-6-3	Излучение помех / жилая, коммерческая среда и среда с легкой промышленностью
DIN EN 61000-6-2	Помехоустойчивость / промышленные среды

Ударопрочность

DIN EN 60068-2-27	50 г / (11 ms) неповторяющийся
DIN EN 60068-2-27	40 г / (6 ms) повторяющийся

Вибропрочность

DIN EN 60068-2-6	2 г / (10…150 Hz)
DIN EN 60068-2-64	2,3 г RMS / (10…500 Hz)

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
IEC 60825-1:2014

Электробезопасность

DIN EN 61010-2-201

подача питания только через цепи PELV

Механические данные

Вес [g]

267,5

Размеры [mm]

80 x 43,5 x 21

Материал

корпус: отливка из цинка, фронтальная оптика: PMMA

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 1 m, PVC (поливинилхлорид)

Соединение

Разъем: 1 x RJ45

Другие данные

Размеры поля зрения

	без коррекции искажений объектива
диапазон измерения / расстояния [m]	Длина [m]	Ширина [m]
0,50	0,60	0,40
1,00	1,10	0,80
1,50	1,70	1,30
2,00	2,30	1,70
2,50	2,80	2,10
3,00	3,40	2,50

Воспроизводимость

диапазон измерения / расстояния [m]	Время экспозиции [µs]	Воспроизводимость	Точность [mm]
		Измеренные значения расстояния (1 Сигма) на серых объектах
		отражательная способность 18 % [mm]
0,1…0,25	200	± 5	± 5
0,25…0,5	400	± 5	± 5
0,5…1	1000	± 7	± 10
1…2	2000	± 15	± 20
2…3	2000	± 60	± 40

Воспроизводимость
Основанный на	Измерение расстояния отдельного пикселя
Измерено в	центр изображения с медианным фильтром
Температура окружающей среды	20° C

Дрейф температуры

-10…+40° C [mm/K]

0,2

Относительная точность

стандартный

± 4

измерено при коэффициенте отражения от 18% до 90%

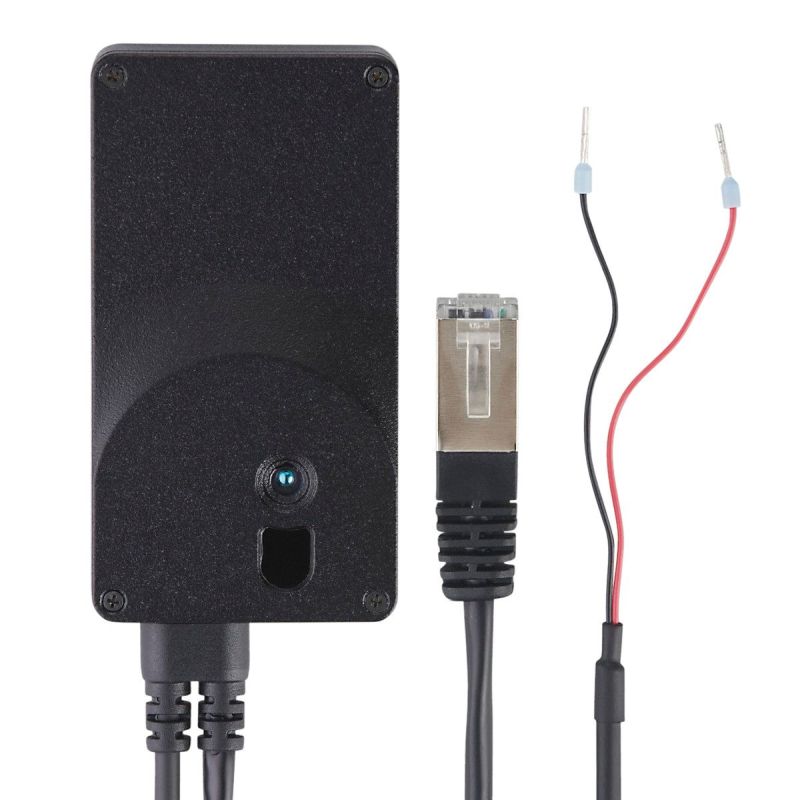

3D-камера O3X100 Ifm electronic
