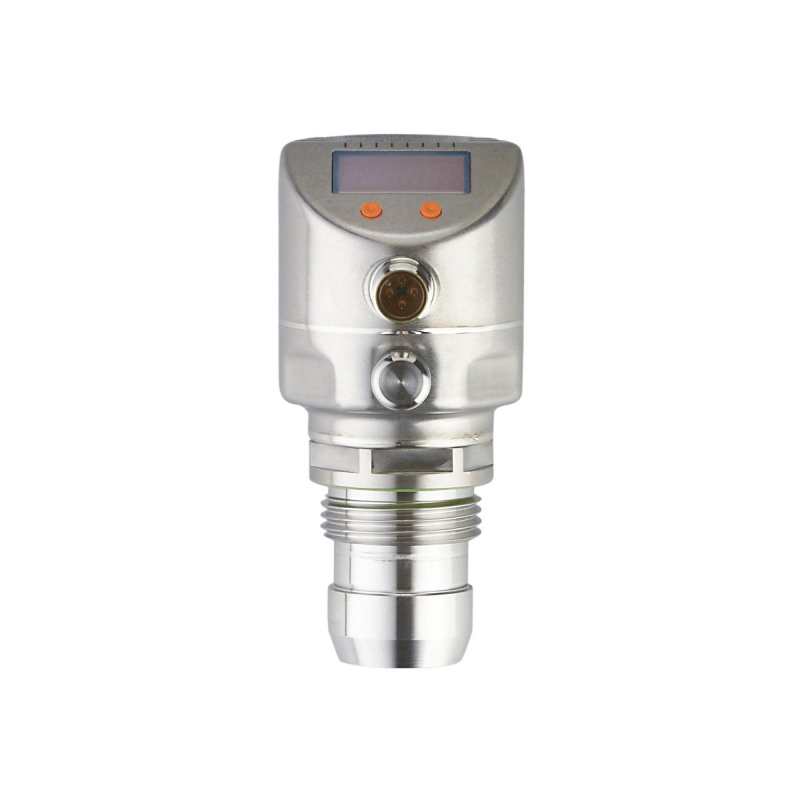

Цельнометаллический с дисплеем датчик давления с дисплеем и установкой заподлицо pi2814 ifm

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI2814 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI2814 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI2814 и артикул PI-016-REA01-MFRKG/US/ /P

Ключевые особенности

Характеристики Выходной сигнал коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый) Диапазон измерения -1…16 bar -14,6…232 psi -0,1…1,6 MPa Подключение к процессу

Характеристики

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)

Диапазон измерения

-1…16 bar

-14,6…232 psi

-0,1…1,6 MPa

Подключение к процессу

резьбовое соединение G 1 внешняя резьба уплотняющий конус

Приложение

Особенности

позолоченные контакты

Применение

пищевая и питьевая промышленность

Среда

Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды

Температура измеряемой среды [°C]

-25…125, (145 max. 1h)

Мин. разрывное давление

250 bar

3625 psi

25 MPa

Предел прочности по давлению

75 bar

1085 psi

7,5 Mpa

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление, вакуум

Отсутствует застойная зона

да

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Встроенный ‘Watchdog’

да

2-проводный

Рабочее напряжение [V]

20…32 DC

Потребление тока [mA]

3,6…21

Время задержки включения питания [s]

3-проводный

Рабочее напряжение [V]

18…32 DC

Потребление тока [mA]

Время задержки включения питания [s]

0,5

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, обратимый, (масштабируемый)

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

2-проводный

Наиб.нагрузка [Ω]

300

3-проводный

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

125

Наиб.нагрузка [Ω]

(Ub — 10 V) / 20 mA

Диапазон измерения/настройки

Диапазон измерения

-1…16 bar

-14,6…232 psi

-0,1…1,6 MPa

Точка срабатывания SP

-0,98…16 bar

-14,2…232 psi

-0,098…1,6 MPa

Точка сброса rP

-1…15,98 bar

-14,6…231,6 psi

-0,1…1,598 MPa

Aналоговая пусковая точка

-1…12 bar

-14,6…174 psi

-0,1…1,2 MPa

Aналоговая конечная точка

3…16 bar

43,6…232 psi

0,3…1,6 MPa

С шагом в

0,02 bar

0,2 psi

0,002 MPa

Заводская настройка

	SP1 = 4,0 bar	rP1 = 3,68 bar
	SP2 = 12,0 bar	rP2 = 11,68 bar
	ASP = 0,0 bar	AEP = 16,0 bar

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Демпфирование коммутационного выхода dAP [s]

0…30

Демпфирование аналогового выхода dAA [s]

0,01…99,99

2-проводный

Время нарастания переходной характеристики аналогового выхода [ms]

3-проводный

Мин. время реакции коммутационного выхода (dAP) [ms]

Время нарастания переходной характеристики аналогового выхода [ms]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.0

Профили

нет

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	729

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

50 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

20 г (10…2000 Hz)

MTTF [годы]

154

Примечание к разрешению

заводской сертификат можно скачать на www.factory-certificate.ifm

Механические данные

Вес [g]

378,5

Материал

нерж. сталь (1.4404 / 316L), FKM, PTFE (тефлон), PBT (полибутилентерефталат), PEI, PFA

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1 внешняя резьба уплотняющий конус

Дисплеи / Элементы управления

Дисплей

Дисплей	светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный

Дисплей

bar, MPa, psi, % от диапазона

Примечания

Внимание: Прибор можно устанавливать только в присоединение к процессу для уплотняющего конуса G1.

Уплотняющий конус G1A на приборе подходит только для адаптеров с металлическим упором.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый
