Цилиндрические магнитный датчик mgs203 ifm

Общее описание

Покупая Магнитный датчик IFM, вы выбираете качественный и проверенный продукт. Магнитный датчик IFM MGS203 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MGS203 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитные датчики, Расположение и обнаружение объектов, Цилиндрические.
Для заказа данной позиции достаточно указать название модели MGS203 и артикул MGB3070-BPKG/M/3M/ZH

Ключевые особенности

Безопасная точка переключения также в случае механических допусков

Большое расстояние срабатывания даже через ненамагничивающиеся металлы

Температуроустойчивость и высокая повторяемость точки переключения

Хорошо видимая индикация коммутационного состояния

Высокая устойчивость к ударам и вибрации

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

70, (относительно магнита M 4.0)

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 50

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

70, (относительно магнита M 4.0)

Порог чувствительности [mT]

0,8

Точность/ погрешность

Гистерезис [% от Sr]

1…10

Условия эксплуатации

Температура окружающей среды [°C]

-40…75

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

2630

Механические данные

Вес [K40]

156,5

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 50

Обозначение резьбы

M18 x 1

Материал

корпус: нерж.сталь, активная поверхность: PBT (полибутилентерефталат) оранжевый, крепежные гайки: латунь

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 3 m, PUR (полиуретан), 3 x 0,34 mm²

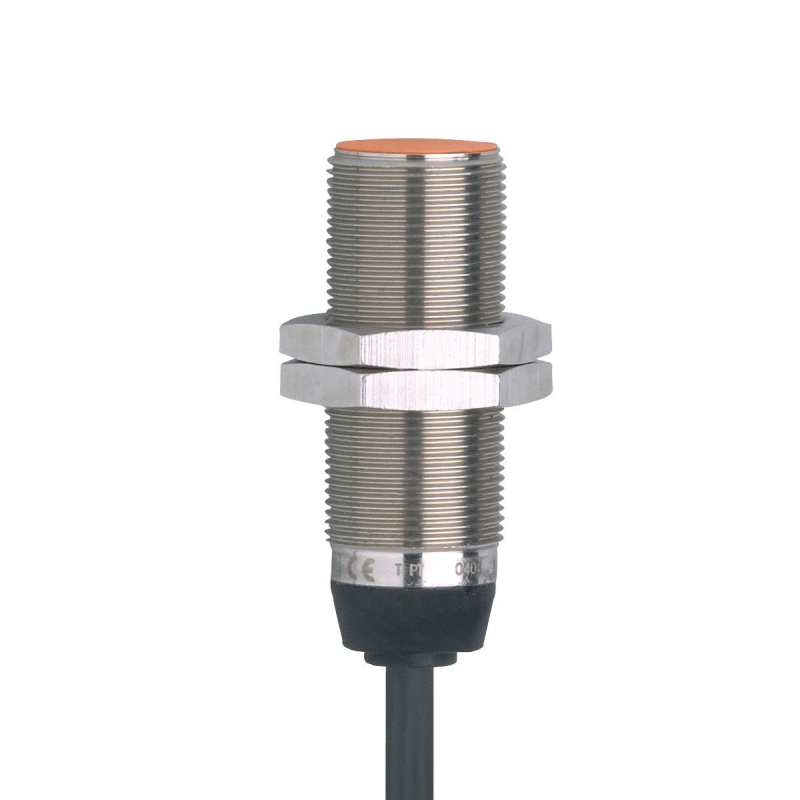

Магнитный датчик MGS203 Ifm electronic
