Ультразвуковые датчики расхода ультразвуковой датчик потока su8200 ifm

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU8200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU8200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU8200 и артикул SUR11HGBFPKG/W/US-100-IPF

Ключевые особенности

Надежное обнаружение потока и температуры среды

Подходит для воды, масла и гликолевых растворов

Для установки в трубы

С двумя программируемыми коммутационными выходами

Хорошо видимый 4-значный светодиодный дисплей

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

0…100 l/min

0…26,42 gpm

Подключение к процессу

резьбовое соединение G 1 плоское уплотнение

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения

Установка

подключение к трубе при помощи адаптера

Среда

Вода, гликолевые растворы, Охлаждающие жидкости, масло

Примечание к среде

низковязкие масла с вязкостью: 7…40 mm²/s (40 °C)

высоковязкие масла с вязкостью: 30…68 mm²/s (40 °C)

Температура измеряемой среды [°C]

-10…80

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,6

Электронные данные

Рабочее напряжение [V]

19…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

100

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250, (на каждый выход)

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

0…100 l/min

0…26,42 gpm

Диапазон индикации

0…120 l/min

0…31,7 gpm

Разрешение

0,1 l/min

0,02 gpm

Точка срабатывания SP

0,2…100 l/min

0,06…26,42 gpm

Точка сброса rP

0…99,8 l/min

0…26,38 gpm

Макс. скорость потока [l/min]

110

Ширина шага

0,1 l/min

0,02 gpm

Контроль температуры

Диапазон измерения [°C]

-10…80

Разрешение [°C]

0,2

Точка срабатывания SP [°C]

-9,8…80

Точка сброса rP [°C]

-10…79,8

С шагом в [°C]

0,2

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

Повторяемость

0,2 l/min (0,05 gpm)

Контроль температуры

Точность [K]

0,2

Время реакции

Контроль скорости потока

Время отклика [s]

0,25, (dAP = 0)

Программируемое время задержки dS, dr [s]

0…50

Демпфирование коммутационного выхода dAP [s]

0…1

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 70 (Q > 5 l/min), (Вода)

Программное обеспечение / Программирование

Выбор параметров

Контроль скорости потока, Контроль температуры

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Температура хранения [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

20 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

5 г (10…2000 Hz)

MTTF [годы]

246

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

1694

Материал

корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200

Подключение к процессу

резьбовое соединение G 1 плоское уплотнение

Дисплеи / Элементы управления

Дисплей

Дисплей	4 x светодиод, зелёный (l/min, m³/h, gal/min, gal/h)
Дисплей	2 x светодиод, жёлтый (°C / °F)
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Дисплей

l/min, m³/h, gpm, gph, °C, °F

Принадлежности

Комплект поставки

уплотнения: 2, Centellen

Принадлежности (необязательные)

адаптер для трубы: 1 x R 1/2, нерж.сталь, E40179

адаптер для трубы: 1 x R 3/4, нерж.сталь, E40180

адаптер для трубы: 1 x 1/2′ NPT, нерж.сталь, E40192

адаптер для трубы: 1 x 3/4′ NPT, нерж.сталь, E40193

адаптер для трубы: 1 x R 1/2, латунь, E40152

адаптер для трубы: 1 x R 3/4, латунь, E40153

адаптер для трубы: 1 x 1/2′ NPT, латунь, E40155

адаптер для трубы: 1 x 3/4′ NPT, латунь, E40156

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Уплотнение: только с прокладками Centellen, поставляемыми в наборе

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

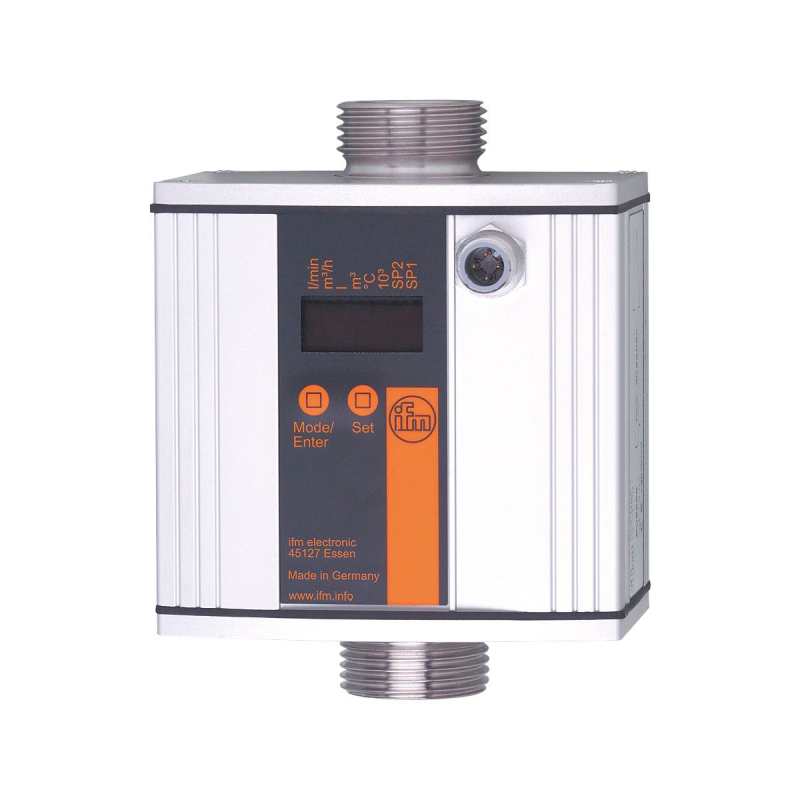

Ультразвуковой датчик потока SU8200 Ifm electronic
