Установка заподлицо датчик давления для пневматических устройств pq7834 ifm

Общее описание

Покупая Датчик давления для пневматических устройств IFM, вы выбираете качественный и проверенный продукт. Датчик давления для пневматических устройств IFM PQ7834 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PQ7834 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Установка заподлицо.
Для заказа данной позиции достаточно указать название модели PQ7834 и артикул PQ-010-RHR18-QFPKG/AS/

Ключевые особенности

Надежный мониторинг давления в системе в пневматических системах и системах сжатого воздуха

Очень высокая устойчивость к избыточному давлению и вакууму

Хорошо видимый светодиодный дисплей

Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона

Два коммутационных выхода, один из них можно сконфигурировать как диагностический выход

Характеристики

Выходной сигнал

коммутационный сигнал

Диапазон измерения

-1…10 bar

-15…145 psi

-30…296 inHg

-100…1000 kPa

Подключение к процессу

резьбовое соединение G 1/8 внутренняя резьба

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения

Среда

Сжатый воздух

Условно подходит для

другие среды по требованию

Температура измеряемой среды [°C]

0…60

Мин. разрывное давление

30 bar

435 psi

886 inHg

3000 kPa

Предел прочности по давлению

20 bar

290 psi

591 inHg

2000 kPa

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление, вакуум

Электронные данные

Рабочее напряжение [V]

18…32 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Защита от перенапряжения

да, (

Время задержки включения питания [s]

0,3

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон измерения/настройки

Диапазон измерения

-1…10 bar

-15…145 psi

-30…296 inHg

-100…1000 kPa

Точка срабатывания SP

-0,9…10 bar

-13…145 psi

-26…296 inHg

-90…1000 kPa

Точка сброса rP

-0,95…9,95 bar

-14…144 psi

-28…294 inHg

-95…995 kPa

С шагом в

0,05 bar

1 psi

2 inHg

5 kPa

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

0,2, (0…60 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

0,2, (0…60 °C)

Время реакции

Время отклика [ms]

Программируемое время задержки dS, dr [s]

0, 0,002…5

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, функция диагностики, логика переключения, задержка при включении/выключении, Демпфирование, Дисплей

Условия эксплуатации

Температура окружающей среды [°C]

0…70

Температура хранения [°C]

-25…85

Степень защиты

IP 65

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

50 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

20 г (10…2000 Hz)

MTTF [годы]

455

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

84,5

Материал

PBT (полибутилентерефталат), FKM, полиэстер

Материалы корпуса в контакте с изм. средой

латунь, FKM, кремний (облицован), PBT (полибутилентерефталат)

Мин. кол-во циклов давления

50 миллионов

Подключение к процессу

резьбовое соединение G 1/8 внутренняя резьба

Дисплеи / Элементы управления

Дисплей

Дисплей	4 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный

Дисплей

bar, kPa, psi, inHg

Принадлежности

Принадлежности (необязательные)

монтажный набор для DIN-рейки: TH 35-7,5 / EN60715, E37340

Фитинг: 1/8′, E30075

штекерное резьбовое соединение для трубы: Ø 6 mm, E30076

штекерное резьбовое соединение для трубы: Ø 8 mm, E30077

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M8, Контакты: позолоченый

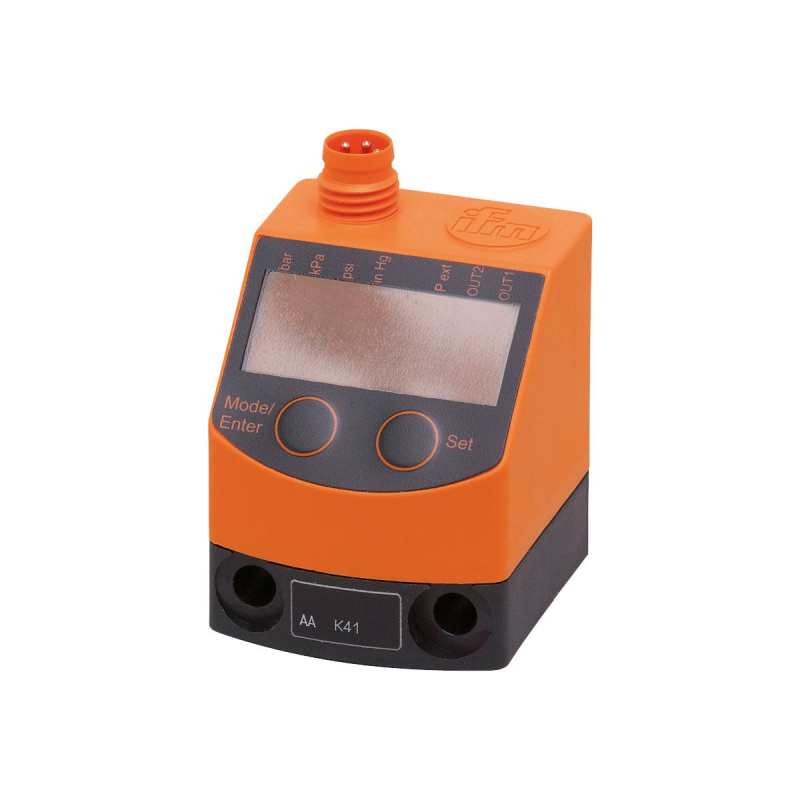

Датчик давления для пневматических устройств PQ7834 Ifm electronic
