Установка заподлицо электронный датчик давления pm1543 ifm

Общее описание

Покупая Электронный датчик давления IFM, вы выбираете качественный и проверенный продукт. Электронный датчик давления IFM PM1543 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PM1543 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Установка заподлицо.
Для заказа данной позиции достаточно указать название модели PM1543 и артикул PM-040-REA12-A-ZVG/US

Ключевые особенности

Прочный корпус из нержавеющей стали для использования в пищевой и питьевой промышленности

Гигиеническое исполнение, заподлицо

Устойчивы к чистке под высоким давлением с агрессивными моющими средствами

Высокая устойчивость к температуре и высокая степень защиты

Встроенное измерение температуры через IO-Link

Характеристики

Выходной сигнал

аналоговый сигнал, IO-Link

Диапазон измерения

-1…40 bar

-14,6…580,2 psi

-0,1…4 MPa

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба уплотняющий конус

Приложение

Особенности

позолоченные контакты

Измерительный элемент

керамическая емкостная ячейка для измерения давления

Контроль температуры

да

Применение

пищевая и питьевая промышленность

Среда

Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды

Условно подходит для

использование в газообразной среде при давлении > 25 бар только по запросу

Температура измеряемой среды [°C]

-25…125, (

Мин. разрывное давление

300 bar

4350 psi

30 MPa

Предел прочности по давлению

200 bar

2900 psi

20 Mpa

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Отсутствует застойная зона

да

Электронные данные

Рабочее напряжение [V]

18…30 DC

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Встроенный ‘Watchdog’

да

2-проводный

Потребление тока [mA]

3,5…21,5

Время задержки включения питания [s]

3-проводный

Потребление тока [mA]

Время задержки включения питания [s]

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал, IO-Link

Аналоговый выход по току [mA]

4…20, (масштабируемый, 1:5)

Наиб.нагрузка [Ω]

700, (Ub = 24 V, (Ub — 9 V) / 21.5 mA)

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

-1…40 bar

-14,6…580,2 psi

-0,1…4 MPa

Aналоговая пусковая точка

-1…32 bar

-14,6…462,2 psi

-0,1…3,2 MPa

Aналоговая конечная точка

7…40 bar

101,6…580,2 psi

0,7…4 MPa

С шагом в

0,02 bar

0,2 psi

0,002 MPa

Заводская настройка

ASP = 0,0 bar

AEP = 40,0 bar

Контроль температуры

Диапазон измерения [°C]

-25…150

Диапазон измерения [°F]

-13…302

Точность/ погрешность

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Контроль температуры

Точность [K]

± 2.5 K + (0.045 x (температура окр. среды — температура среды))

Время реакции

Демпфирование аналогового выхода dAA [s]

0…4

2-проводный

Время нарастания переходной характеристики аналогового выхода [ms]

3-проводный

Время нарастания переходной характеристики аналогового выхода [ms]

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

0,9 m/s)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)

SIO режим

нет

Нужный тип порта

A, (когда контакт 2 не подключен: B)

Миним.время рабочего цикла [ms]

4,5

IO-Link разрешение давления [bar]

0,01

IO-Link разрешение температуры [K]

0,2

Рабочие данные IO-Link (циклические)

Функция	длина бита
давление	16
температура	16
состоянием прибора	4

IO-Link функции (ациклические)

специфичный для приложения тег, внутренняя температура

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1018

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-40…100

Степень защиты

IP 67, IP 68, IP 69K

Испытания / одобрения

ЭMC

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

50 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

20 г (10…2000 Hz)

MTTF [годы]

322

Сертификат UL

Регистрационный номер UL	J024
Номер файла UL	E174189

Механические данные

Вес [g]

252,1

Материал

нерж. сталь (1.4404 / 316L), PTFE (тефлон), FKM

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra

Мин. кол-во циклов давления

100 миллионов

Момент затяжки [Nm]

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба уплотняющий конус

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

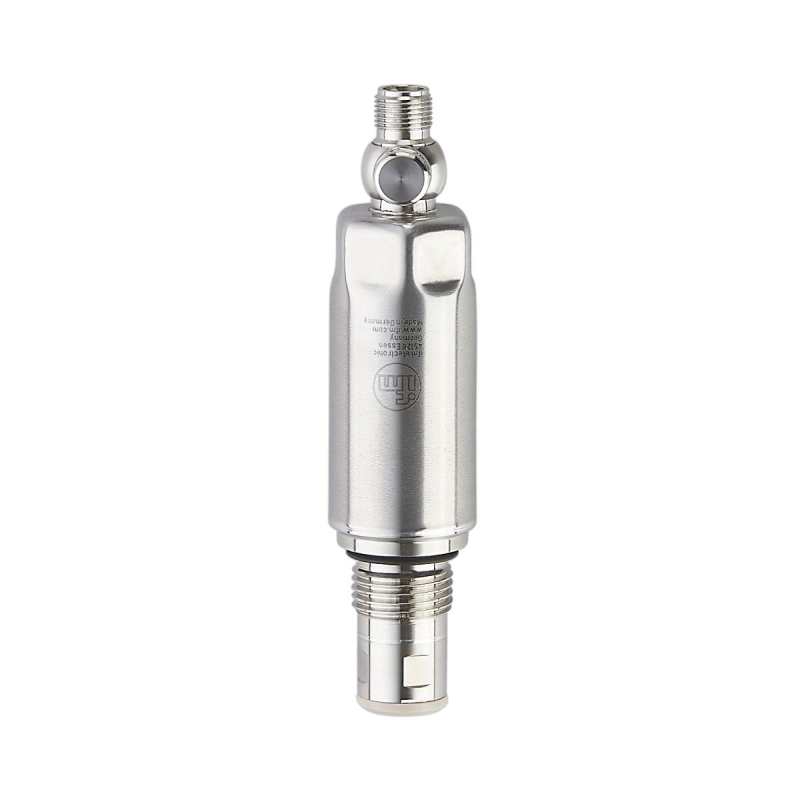

Электронный датчик давления PM1543 Ifm electronic
