Устойчивые к давлению датчик цилиндров mfh205 ifm

Общее описание

Покупая Датчик цилиндров IFM, вы выбираете качественный и проверенный продукт. Датчик цилиндров IFM MFH205 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MFH205 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Индуктивные датчики, Расположение и обнаружение объектов, Устойчивые к давлению.
Для заказа данной позиции достаточно указать название модели MFH205 и артикул MFB3002BBPKG/B/AM/500/ZH

Ключевые особенности

Для обратной связи по положению на гидравлических цилиндрах

Устойчивый к давлению до 500 бар

Металлическая чувствительная поверхность для тяжелых условий эксплуатации

Высокое разрывное давление

Срок службы более чем 10 миллионов циклов давления

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

1,8

Корпус

Резьбовой корпус

Размеры [mm]

M12 x 1 / L = 41

Приложение

Особенности

Цельнометаллический корпус

Применение

гидравлические цилиндры

Среда

обнаруживает железные металлы

Мин. разрывное давление [bar]

2000

Предел прочности по давлению [bar]

500

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

1,6

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

1,8

Точность/ погрешность

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

Воспроизводимость [% от Sr]

Условия эксплуатации

Пик давления [bar]

1000

Температура окружающей среды [°C]

-25…85

Степень защиты

IP 65, IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B
DIN ISO 11452-5	100 V/m

Виброустойчивость

EN 60068-2-6 Fc

20 г 50 циклов качания частоты, 1 октава в минуту в 3 осях / 10…3000 Hz -20…50 °C

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40…85 °C

Постоянная ударопрочность

EN 60068-2-27 Ea

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20…50 °C

MTTF [годы]

2114

Сертификат UL

Регистрационный номер UL

C006

Механические данные

Вес [g]

82,3

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M12 x 1 / L = 41

Обозначение резьбы

M12 x 1

Материал

корпус: нерж.сталь, O-кольцо: FKM, опорное кольцо: PTFE (тефлон)

Момент затяжки [Nm]

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), Ø 4,9 mm, 3 x 0,34 mm²

диаграммы и графики

Установка

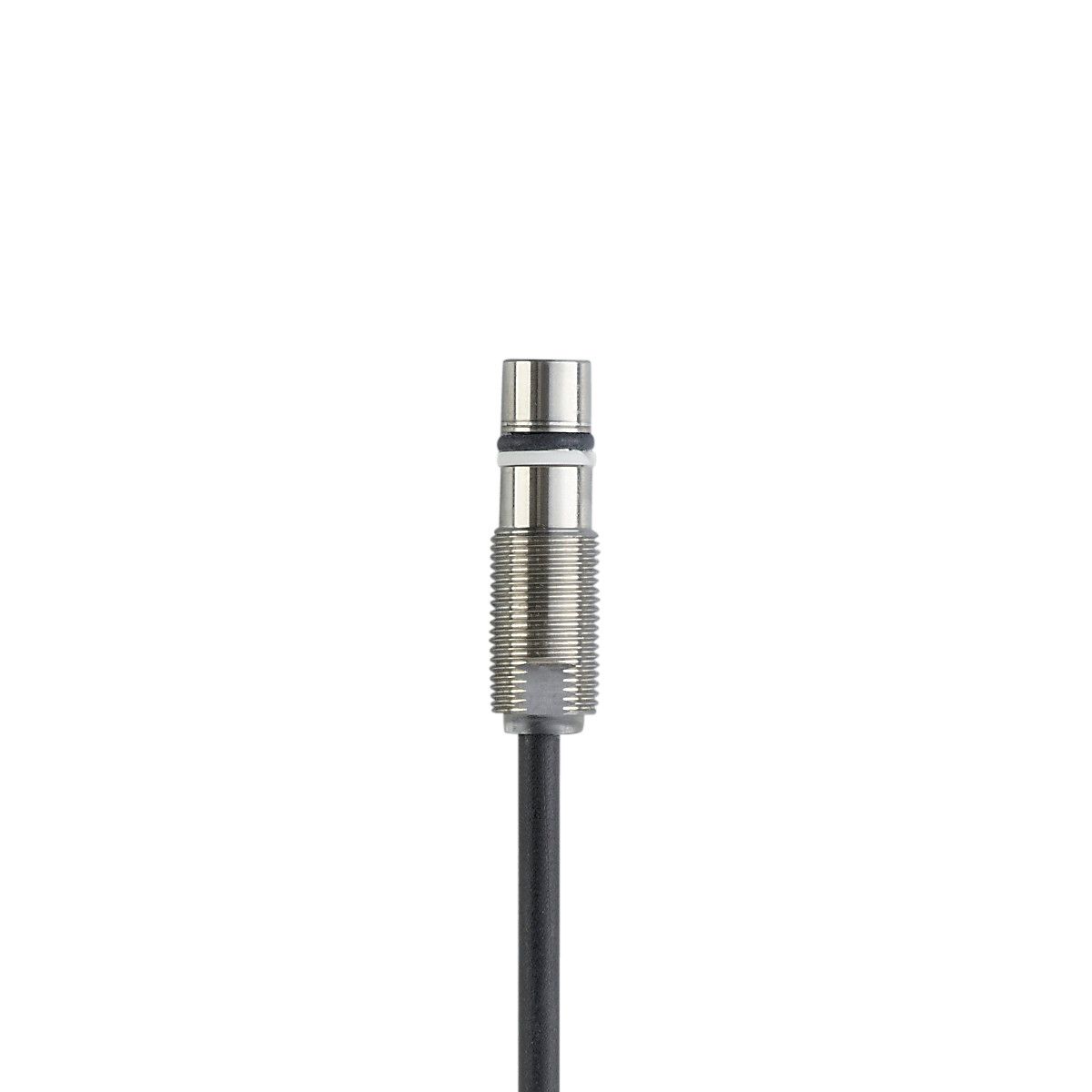

Датчик цилиндров MFH205 Ifm electronic
