Вихревые датчики потока вихревой датчик расхода sv3150 ifm

Общее описание

Покупая Вихревой датчик расхода IFM, вы выбираете качественный и проверенный продукт. Вихревой датчик расхода IFM SV3150 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SV3150 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Вихревые датчики потока, Датчики потока / расходомеры, Датчики процесса.
Для заказа данной позиции достаточно указать название модели SV3150 и артикул SVM12XXXD0KG/US-100

Ключевые особенности

Надежное обнаружение потока в трубах

Точный линеаризованный аналоговый выход

Подходит для воды и водосодержащих сред

Характеристики

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения

0,5…10 l/min

0,074…1,474 m/s

Подключение к процессу

резьбовое соединение G 1/2 DN6

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения

Установка

подключение к трубе при помощи адаптера

Среда

Вода, гликолевые растворы, Охлаждающие жидкости

Температура измеряемой среды [°C]

-40…100

Мин. разрывное давление [bar]

Мин. разрывное давление [MPa]

2,5

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

1,2

Примечание к прочности по давлению

до 40 °C

Электронные данные

Рабочее напряжение [V]

8…33 DC

Мин. сопротивление изоляции [MΩ]

100, (500 V DC)

Класс защиты

III

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (Q [l/min] = 0,625 x (I — 4 mA))

Наиб.нагрузка [Ω]

Диапазон измерения/настройки

Диапазон измерения

0,5…10 l/min

0,074…1,474 m/s

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

Q 50 % MEW:

Повторяемость

0,2, (в % от конечного значения)

Время реакции

Контроль скорости потока

Время отклика [s]

0,5

Условия эксплуатации

Температура окружающей среды [°C]

-15…85

Примечание к температуре окружающей среды

температура среды > 0 °C: -30…85

Температура хранения [°C]

-30…85

Степень защиты

IP 65

Кавитация

P(абсолютное) discharge / P(разница) > 5.5 для избежания кавитации

Испытания / одобрения

ЭMC

EN 61326-2-3

Ударопрочность

DIN EN 60068-2-27

30 г (11 ms)

Вибропрочность

DIN EN 60068-2-6	с водой / 10…61 Hz 1 mm
	с водой / 61…2000 Hz 2 g

MTTF [годы]

380

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

Материал

PA 6T

Материалы корпуса в контакте с изм. средой

ETFE, PA 6T, EPDM

Момент затяжки [Nm]

Подключение к процессу

резьбовое соединение G 1/2 DN6

Примечания

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

Минимальный срок службы 10 лет относится к потоку и высоким температурам среды

сопротивление давления (бар)

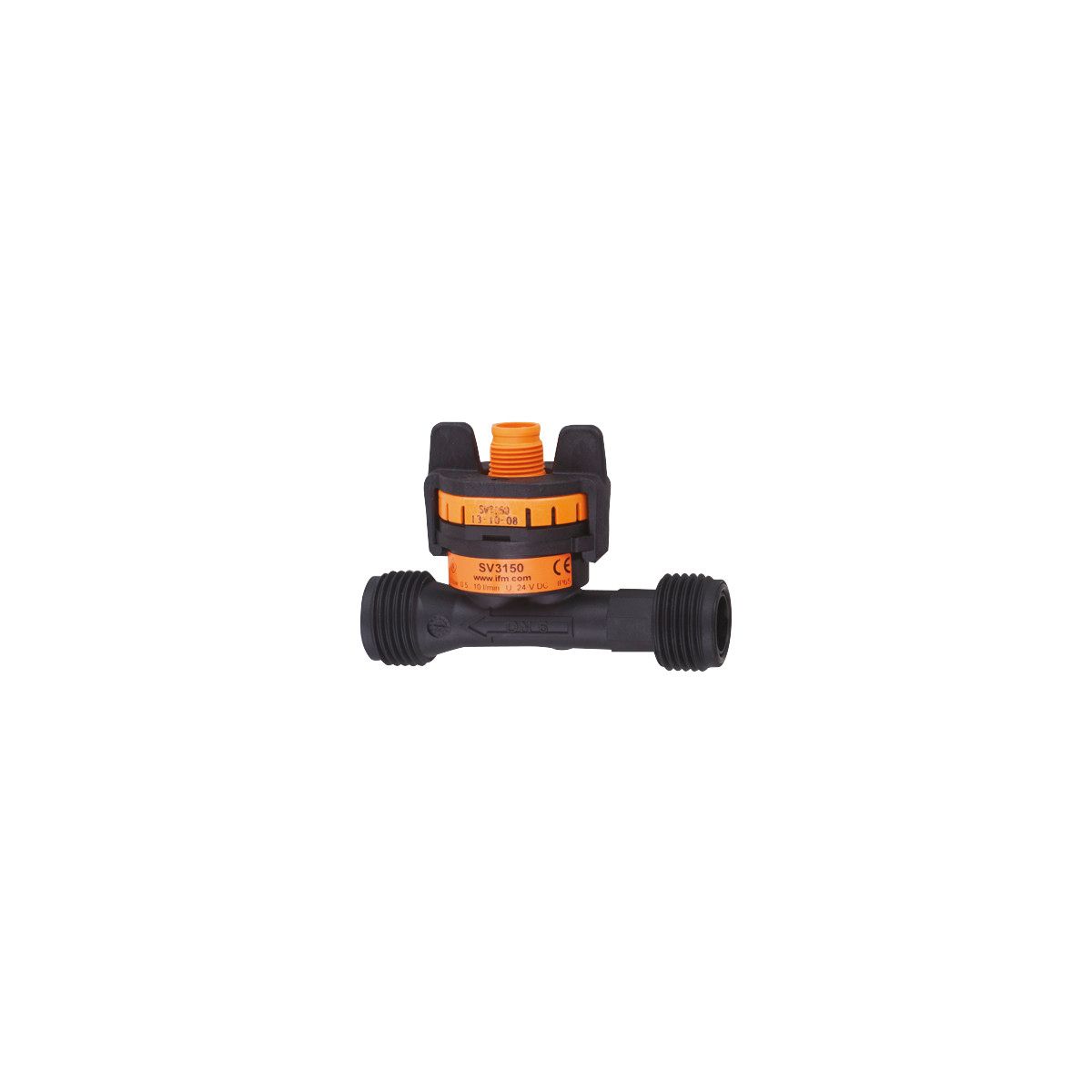

Вихревой датчик расхода SV3150 Ifm electronic
