Взрывобезопасные индуктивный датчик ig514a ifm

Общее описание

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IG514A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG514A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG514A и артикул IGA4010-CPKG/V4A/US/3D

Ключевые особенности

Для применения во взрывоопасной среде

Дополнительная функция выходного сигнала Н.О./Н.З.

Прямое подключение к устройству управления без коммутирующего усилителя

С предустановленным защитным колпачком

Прочный металлический корпус для применения в тяжелых условиях эксплуатации

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 80

Приложение

Установка

использование во взрывоопасных зонах только с установленным защитным колпачком

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

10 ± 10 %

Рабочее расстояние срабатывания [mm]

0…8,1

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-15…15

Условия эксплуатации

Температура окружающей среды [°C]

-20…60

Степень защиты

IP 67

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T80°C Dc X

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011 излучение	класс B

MTTF [годы]

1326

Механические данные

Вес [g]

303,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M18 x 1 / L = 80

Обозначение резьбы

M18 x 1

Материал

корпус: нерж. сталь (1.4404 / 316L), активная поверхность: PBT (полибутилентерефталат) оранжевый, крепежные гайки: нерж.сталь, Защитная крышка: PA (полиамид)

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 3

Защитная крышка: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12

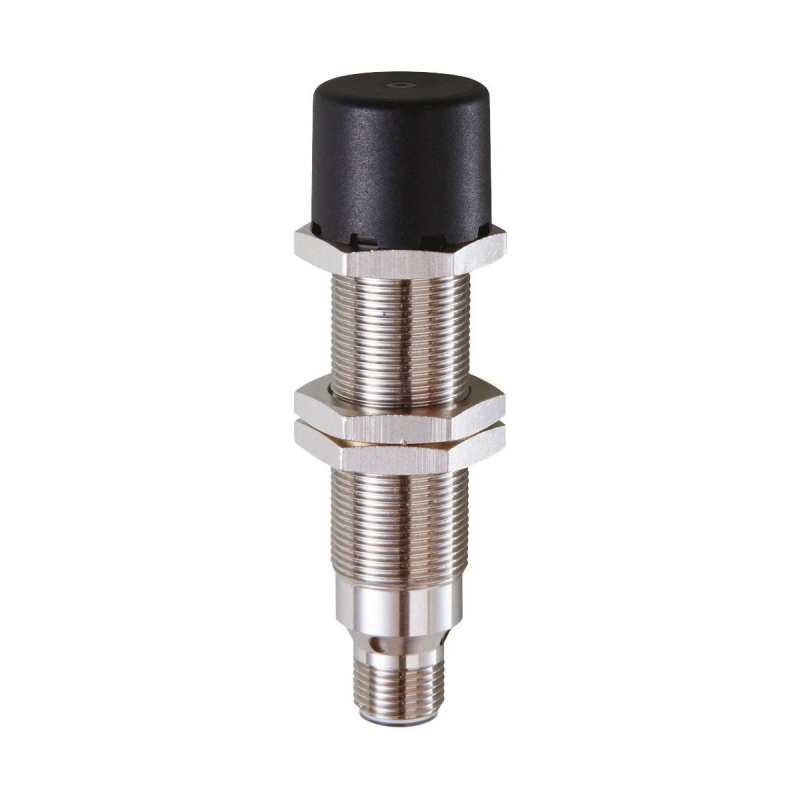

Индуктивный датчик IG514A Ifm electronic
