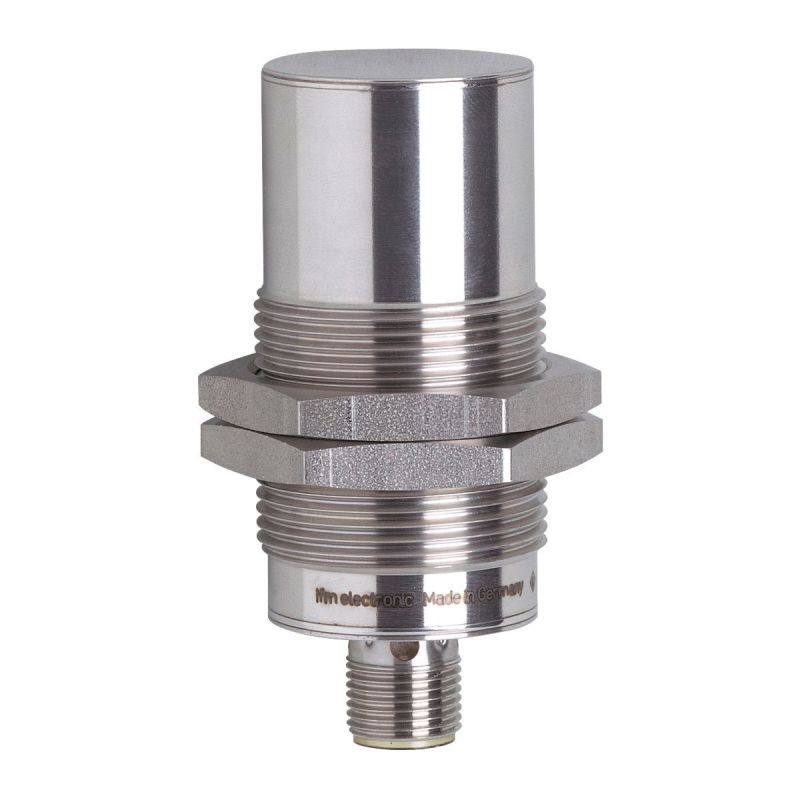

Взрывобезопасные индуктивный датчик в цельнометаллическом корпусе ii503a ifm

Общее описание

Покупая Индуктивный датчик в цельнометаллическом корпусе IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик в цельнометаллическом корпусе IFM II503A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM II503A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели II503A и артикул IIK3025-BPKG/AM/P/US104/3G/3D

Ключевые особенности

Для применения во взрывоопасной среде

Высокая степень защиты для соответствия требованиям сложных условий эксплуатации

Металлическая чувствительная поверхность для тяжелых условий эксплуатации

Специальная механическая стабильность обеспечивает высокую безопасность оборудования

Хорошо видимая индикация коммутационного состояния

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 70

Приложение

Особенности

позолоченные контакты, Увеличенное расстояние срабатывания, Цельнометаллический корпус

Предел прочности по давлению [bar]

100

Примечание к прочности по давлению

активная поверхность

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

250

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

25 ± 10 %

Рабочее расстояние срабатывания [mm]

0…20,3

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 1 / латунь: 0,7 / алюминий: 0,6 / медь: 0,4

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-40…60

Степень защиты

IP 67, (при использовании вне взрывоопасной зоны: IP 65, IP 67, IP 68, IP 69K)

Испытания / одобрения

Маркировка АТЕХ

II 3G Ex nA IIC T4 Gc X

II 3D Ex tc IIIC T95°C Dc IP67 X

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011 излучение	класс B

MTTF [годы]

1352

Механические данные

Вес [g]

159,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M30 x 1,5 / L = 70

Обозначение резьбы

M30 x 1,5

Материал

нерж. сталь (1.4404 / 316L), PEI, крепежные гайки: латунь

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x 90° светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Для сохранения данных о ЭМС:

Уравняйте потенциал, подключив корпус датчика к заземлению машины.

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Контакты: позолоченый
