Взрывозащищенные датчик давления с дисплеем pi008a ifm

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PI008A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI008A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывозащищенные, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PI008A и артикул PI-,25BREA01-MFRKG/US/3D/3G /P

Ключевые особенности

Для применения во взрывоопасной среде

С коммутационным выходом и аналоговым выходом

Масштабируемый аналоговый выход с регулируемым диапазоном и нулевой точкой

Устойчивы к чистке под высоким давлением с агрессивными моющими средствами

Хорошо видимый 4-значный светодиодный дисплей

Характеристики

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, (конфигурируемый)

Диапазон измерения

-0,0124…0,25 bar

-12,4…250 mbar

-5…100,4 inH2O

-1,24…25 kPa

Подключение к процессу

резьбовое соединение G 1 внешняя резьба уплотняющий конус

Приложение

Особенности

позолоченные контакты

Применение

пищевая и питьевая промышленность

Установка

Поворотный корпус 350°

Среда

Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды

Температура измеряемой среды [°C]

-20…60, (при использовании вне взрывоопасной зоны:, Температура окружающей среды: -25…85 °C, Температура измеряемой среды: -25…125 °C / 145 °C

Мин. разрывное давление

30000 mbar

12044 inH2O

3000 kPa

Предел прочности по давлению

6000 mbar

2400 inH2O

600 kPa

Тип давления

относительное давление, вакуум

Электронные данные

Рабочее напряжение [V]

18…32 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,5

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, обратимый, (масштабируемый 1:4)

Наиб.нагрузка [Ω]

(Ub — 10 V) / 20 mA

Аналоговый выход по напряжению [V]

0…10, обратимый, (масштабируемый 1:4)

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения

-0,0124…0,25 bar

-12,4…250 mbar

-5…100,4 inH2O

-1,24…25 kPa

Точка срабатывания SP

-12…250 mbar

-4,8…100,4 inH2O

-1,2…25 kPa

Точка сброса rP

-12,4…249,6 mbar

-5…100,2 inH2O

-1,24…24,96 kPa

Aналоговая пусковая точка

-12,4…187,4 mbar

-5…75,2 inH2O

-1,24…18,74 kPa

Aналоговая конечная точка

50…250 mbar

20,1…100,4 inH2O

5…25 kPa

С шагом в

0,2 mbar

0,1 inH2O

0,02 kPa

Точность/ погрешность

Погрешность точки переключения [% диапазона]

Повторяемость [% диапазона]

Отклонение от характеристики [% диапазона]

Отклонение линейности [% диапазона]

Отклонение гистерезиса [% диапазона]

Долговременная стабильность [% диапазона]

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

Время реакции

Время отклика [ms]

Демпфирование коммутационного выхода dAP [s]

0,1…100

Демпфирование аналогового выхода dAA [s]

0,1…100

Время нарастания переходной характеристики аналогового выхода [ms]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей, Нулевая точка, диапазон

Условия эксплуатации

Температура окружающей среды [°C]

-20…60

Температура хранения [°C]

-40…100

Степень защиты

IP 65

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T90°C Dc X

II 3G Ex nA IIC T4 Gc X

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность

DIN IEC 68-2-27

50 г (11 ms)

Вибропрочность

DIN IEC 68-2-6

20 г (10…2000 Hz)

MTTF [годы]

163

Механические данные

Вес [g]

509

Материал

нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон)

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), нерж. сталь (1.4404 / 316L), характеристика поверхности: Ra

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1 внешняя резьба уплотняющий конус

Дисплеи / Элементы управления

Дисплей

Дисплей	6 x, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный

Дисплей

mbar, kPa, inH2O, mmWS, % от диапазона

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

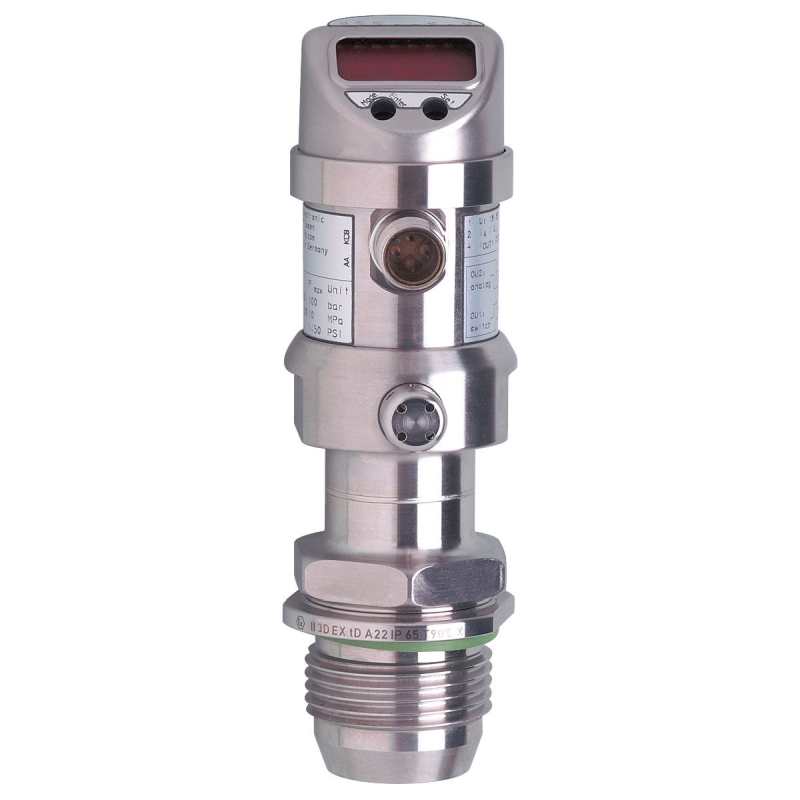

Датчик давления с дисплеем PI008A Ifm electronic
